1范围
本部分规定了不间断电源-UPS系统(以下简称UPS系统)的使用条件、维护和现场验收项目、周期、指标要求及检测方法。
本部分适用于通信局(站)中UPS系统。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 4797.1-2005电工电子产品环境自然环境条件温度和湿度
YD/T 1095-2008通信用不间断电源(UPS)
YD/T 1363.3通信局(站）电源、空调及环境集中监控管理系统 第3部分：前端智能设各协议
YD/T 1821-2008通信中心机房环境条件要求
YD/T 1970.1-2009通信局(站)电源系统维护技术要求 第1部分：总则
YD/T 1970.10-2009通信局(站）电源系统维护技术要 求第10部分：阀控式密封铅酸蓄电池
3术语和定义
下列术语和定义适用于本部分。
3.1产晶类型
3.1.1
Ⅰ型Type Ⅰ
适用于GB/T 4797.1一2005的表1中规定的寒冷、寒温Ⅰ、寒温Ⅱ、暖温、干热5种气候类型区域的产品类型。
3.1.2
Ⅱ型Type Ⅱ
适用于GB/T 4797.1-2005的表1中规定的暖温、干热、亚湿热和湿热四种气候类型区域的产品类型。
3.2工作方式(Mode of operation)
3.2.1正常工作方式Normal mode of operation
在线式UPS：输入交流电压、频率和输出容量在允许范围内，UPS的输出电压值、旁路功能、频率与相位跟踪功能、电池充电功能均正常的工作方式。
互动式UPS：输入交流电压、频率在允许范围内，变换器对电池充电状态的工作方式。
后备式UPS：输入交流电压、频率在允许范围内的工作方式。
3.2.2
电池逆变工作方式Stored energy mode of operation
输入交流电压或频率异常，逆变器或变换器工作在蓄电池供电状态。
3.2.3
旁路工作方式Bypass mode of operation
UPS通过旁路为负载供电。
4使用条件
4.1室内型UPS系统的环境条件
4.1.1温度、湿度、洁净度及静电干扰等要求
应符合YD/T 1821-2008的规定。
4.1.2电池和主机放置要求
电池柜和主机放置应稳固，应有足够的通风和维护空间，周围无热源和磁性设备。
4.1.3空气洁净要求
环境中应无明显灰尘，尤其是导电性质的粉屑(如金属粉、s物质、C物质、导电纤维、强电离物质等)。
4.1.4电池架要求
UPS系统宜使用开放式电池架，以利于蓄电池的运行及维护。
4.2室外型UPS系统的环境条件
4.2.1环境温度
Ⅰ型：-400℃～+45℃；
Ⅱ型：-100℃～+45℃。
4.2.2环境湿度
Ⅰ型：≤三90%RH(不结露)；
Ⅱ型：≤三95%RH(不结露）。
4.2.3工作环境
应无剧烈震动与冲击，无导电爆炸性尘埃，无明显的腐蚀性气体，并远离热源。
4.3交流输入电气要求
4.3.1额定电压
单相220V；
三相380V。
4.3.2额定频率
额定频率为50Hz。
4.3.3电压波动范围
交流输入电压的波动范围为其额定值的85%～110%。
单相范围187V～242V；
三相范围323V～418V。
注：交流输入电压超出上述范围但不超过额定值的士25%时，UPS系统可以带不超过50%额定容量的负载：若负载大于50%的额定容量或交流输入电压超出额定值的土25%时，UPS系统转为蓄电池供电。
4.3.4频率波动范围
输入频率的波动范围为50Hz±2Hz。
4.3.5输入电压波形失真度
输入电压波形失真度应不大于5%。
4.3.6负载要求
对于n+l并联冗余系统，系统输出端的最大负载应不超过UPS容量×n×80%。
4.3.7监控要求
如具备动力及环境集中监控系统，应通过动力及环境集中监控系统对UPS系统输入电压、输入电流、各相输出电压、各相输出电流、告警信息等进行监测：如测量值出现明显变化，应记录新增负载的大小、种类和位置，发现故障及时处理并分析原因。
UPS的各项参数设置信息应全面记录、妥善保存并及时更新。
4.3.8操作指南
UPS系统现场应放置操作指南，指导现场操作。
5维护项目与要求
5.1基本项目与要求
巡视系统时需要经常检查下列项目，如发现问题应及时处理：
——UPS的工作状态指示应正常；
——UPS内部元器件的外观应无异常；
——UPS、蓄电池及配电部分引线及端子应接触良好、无锈蚀，馈电母线、电缆及软连接头等应连接可靠，导线应无破损、布线整齐。
5.2 UPS的维护项目与要求
5.2.1 UPS和机房保洁
UPS和机房应保持清洁，定期清洁UPS的表面、散热风口、风扇及过滤网等。
5.2.2 UPS风扇维护
UPS风扇应工作正常、通风顺畅，输出处无明显的高温：过滤网或通风栅格及进出风口应无堵塞、无杂音。
5.2.3检查直流熔器和蓄电池连接条的压降或温升
蓄电池放电时，检查直流熔断器和蓄电池连接条的压降或温升，应无异常变化。
5.2.4定期检测元器件及部件的温升
定期测量7.6节所要求测量的元器件和部件的温升，应符合7.6节规定的要求且无异常变化。
5.2.5参数测量
定期测量UPS的输入线电压、输入相电压、输入频率、输入电流谐波成分、输入功率因数、效率、输出相电压、输出频率、输出火线一零钱波形、蓄电池的充电电流等参数，应符合相关要求。
5.2.6系统的接地
应牢靠。
5.2.7定期检查面板仪表的显示值与实际值的误差
应不超过5%。
5.2.8定期检查负载均分性能
对于并联元余系统，应定期检查负载均分性能。
5.3蓄电池的维护项目与要求
蓄电池的维护项目、周期、指标应符合YD/T 1970.10-2009《通信局(站）电源系统维护技术要求 第10部分：阀控式密封铅酸蓄电池》的规定。
5.4现场验收项目与要求
5.4.1基本要求
装机后正式带载前，容量大于20kVA的在线式UPS系统应带满载进行验收：有条件时，UPS系统在发电机组供电时带满载运行，工作应正常。按照附录B的表格记录UPS系统的各项配置参数，下列项目应检测合格并记录存档。
5.4.2前后级配电开关
前后级配电开关容量的额定值或整定值、功能等应满足负载的正常要求。
5.4.3交、直流配电线路
输入/输出线径应符合标准、接法正确且标识清楚。
5.4.4外观与结构
UPS机箱镀层应牢固，漆面匀称，无剥落、锈蚀及裂痕等现象：表面平整，所有标牌、标记、文字符号应清晰、正确、整齐。
5.4.5电气性能
UPS的输入功率因数、输入电流谐波成分、频率跟踪范围、输出电压稳压精度、输出频率、输出电压不平衡度、动态电压瞬变范围、效率、过载能力、音频噪声、并机负载电流不均衡度、绝缘电阻等应符合YD/T 1095-2008的规定。
5.4.6显示误差
面板显示应正常，电压、电流等显示值与实际值的误差不超过5%。
5.4.7保护与告警功能
当模拟下列故障时，UPS应能保护并发出声光告警：
一一由市电故障(交流输入中断、过压、欠压、缺相、交流输入频率超限等)；
一一直流输入过压、欠压故障；
一一输出过压、欠压故障，输出短路故障，输出过载(过流)故障；
一一整流器、逆变器故障，风扇故障，旁路供电。
5.4.8遥测、遥信性能
UPS系统应符合下列要求：
——UPS应具有RS232、RS4221485或E、USB接口抑或各种告警信号输出端子：
一一通信协议应符合YD/T 1363.3的要求：
一一远程监控显示状态应正常(主要包括各种参数显示的准确性、实时性以及时钟校准能力等）。
5.4.9蓄电池管理功能
UPS系统应具有下列蓄电池管理功能：
一一电池克电过程能自动根据转换条件实现均充、浮充自动转换；
一一电池克电具有电压的温度补偿功能；
一一放电管理：可以设定就电的终止电压。
5.4.10市电电池转换
市电电池转换供电时，输出电压波形应无劣化、跳变，且转换时间应符合YD/T 1095-2008表1的要求。
5.4.11旁路逆变转换
UPS旁路逆变转换时，输出电压波形应无明显变化，且转换时间应符合YD/T 1095-2008表1的要求。
5.4.12旁路工作
UPS在静态旁路工作状态、维修旁路工作状态和状态切换时，UPS输出电压波形应无明显变化。
5.4.13井机工作
回S并机负载电流不均衡度应≤5%。
任意一台或多台UPS撤出和投入系统时，输出电压波形应无明显变化。
市电停电和恢复供电时，UPS输出电压波形应无明显变化。
市电供电和油机供电转换时，UPS输出电压波形应无明显变化，UPS的频率跟踪速度应符合YD/T 1095-2008表1的要求。
5.5注意事项
UPS设备及蓄电池的维护应由专业或经过培训的人员进行，注意高压触电危险。
UPS设备及配电屏、蓄电池组的维护通道应铺设绝缘胶垫。
6维护周期

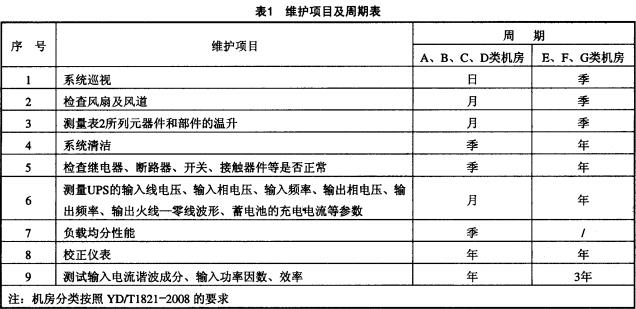

维护项目及周期见表1。
7技术指标要求
7.1外观与结构
UPS的外观与结构应符合YD/T 1095-2008中4.2的要求。
7.2UPS电气性能
在线式UPS的电气性能应分别符合YD/T 1095-2008中表1的要求：后备式UPS的电气性能应分别符合YD/T 1095-2008中表2的要求：互动式UPS的电气性能应分别符合YD/T 1095-2008中表3的要求。
7.3保护与告警功能
7.3.1输出短路保护
应符合YD/T 1095-2008中4.5.1的要求。
7.3.2输出过载保护
应符合YD/T 1095-2008中4.5.2的要求。
7.3.3过温度保护
应符合YD/T 1095-2008中4.5.3的要求。
7.3.4电池电压低保护
应符合YD/T 1095-2008中4.5.4的要求。
7.3.5输出过欠压保护
应符合YD/T 1095-2008中4.5.5的要求。
7.3.6风扇故障告警
应符合YD/T 1095-2008中4.5.6的要求。
7.4遥测、遥信性能
应符合YD/T 1095-2008中4.6的要求。
7.5安全要求
7.5.1绝缘电阻
应符合YD/T 1095-2008中4.8.1的要求。
7.5.2绝缘强度
应符合YD/T 1095-2008中4.8.2的要求。
7.6温升

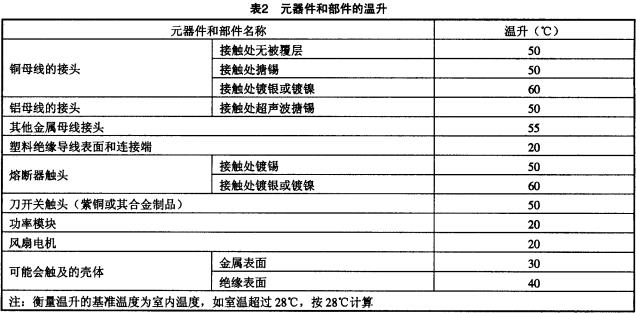

UPS通过额定电流时，各元器件和部件的温升不得超过表2的规定。
7.7蓄电池的充电电流
蓄电池的充电电流应在(0.10C10～0.25C10)A之间。
8检测方法
8.1维护用仪表

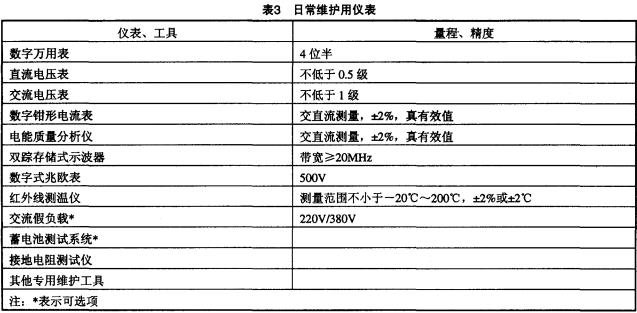

日常维护用仪表见表3。
8.2方法
8.2.1电气性能
输出接额定阻性负载，按照YD/T 1095-2008中的方法进行。
8.2.2市电电池转换
输出接50%额定阻性负载，关闭市电输入开关，UPS自动转蓄电池供电：合上市电输入开关，UPS自动恢复市电供电：检查UPS输出电压波形有无劣化、跳变，记录转换时间。
8.2.3旁路逆变转换
输出接50%额定阻性负载，关闭逆变器开关或者用指令方式使UPS转静态旁路带载：开启逆变器，UPS自动转回市电整流逆变方式带载：检查UPS输出电压波形有无明显变化，记录转换时间。
8.2.4旁路工作
UPS处于静态旁路状态，然后人工转换到维修旁路，再倒回静态旁路；检查UPS输出电压波形有无明显变化。
8.2.5井机工作
UPS并机工作带半载，记录各台输出电流，计算并机负载电流不均衡度。
分别关闭一台或多台UPS，再重新投入，检查输出电压波形有无明显变化。
UPS并机工作带半载，分别关闭各台UPS市电、旁路输入开关，模拟市电停电，再恢复市电供电，检查UPS输出电压波形有无明显变化。
UPS并机工作带半载，然后转到油机供电，再倒回市电供电，检查UPS输出电压波形有无明显变化，测量UPS的频率跟踪速度。
8.2.6保护功能
按照YD/T 1095-2008中的方法进行。
8.2.7遥测、遥信性能
检查UPS有无RS232、RS4221485或E、USB接口和/或各种告警信号输出端子：根据提供的通信协议检查UPS遥测和遥信内容，应符合规定：对于在线式UPS，模拟检查电池组定时浮充、均充转换功能，并检查是否具有电池组充电温度补偿功能和电池组放电记录功能。
8.2.8安全要求
按照YD/T 1095-2008中的方法进行。
8.2.9温升
UPS在正常工作方式下，输出接额定阻性负载，用红外测温仪测量各部件温升应符合表2中的规定。
8.2.10蓄电池充电电流
UPS在正常工作方式下，输出接额定阻性负载，测试UPS提供蓄电池组的充电电流范围。
8.2.11人工控制、测量信号的检测
按照YD/T 1970.1-2009 8.12的方法进行。
8.2.12蓄电池
试验按YD/T 1970.10-2009(《通信局(站)电源系统维护技术要求 第10部分：阀控式密封铅酸蓄电池》)的相关条款进行。
